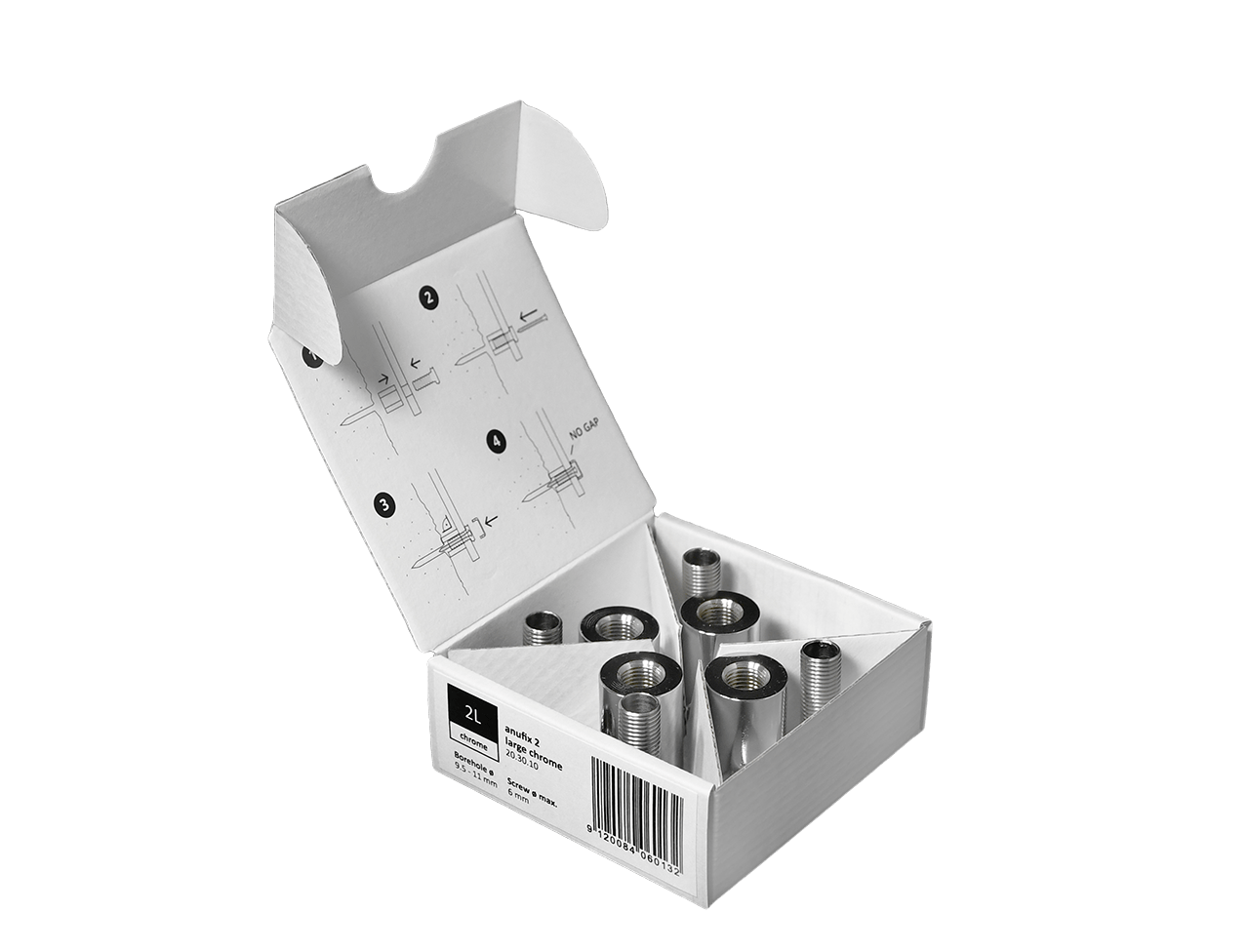

anufix 2.large.chrome
Produktnummer:
20.30.10
Unser Angebot richtet sich an gewerbliche Kunden
Um die Preise zu sehen, bitten wir Sie sich zu registrieren bzw. im Shop anzumelden.
AnmeldenProduktinformationen "anufix 2.large.chrome"
Bei dem dreiteiligen anufix 2-System sind alle Teile ineinander verschraubbar. Die Distanzhalter werden bereits vor der Wandmontage am Schild befestigt. Das ermöglicht eine einfache und rasche Montage ohne zusätzliches Werkzeug.
| Material: | Messing verchromt |
|---|---|
| Größe: | large |
| Schildstärken: A | 1 - 20 mm |
| Kopf ø: B | 18 mm |
| Wandabstand: C | 25 mm |
| Bohrloch ø min/max: D | 9,5 - 11 mm |
| Schrauben ø max.: | 6 mm |
Montageanleitung anufix 2
1
Mittelteil + Distanz + Schild verschrauben = rechter Winkel zwischen Schild & Distanz
Mittelteil + Distanz + Schild verschrauben = rechter Winkel zwischen Schild & Distanz 2
Vormontiertes Schild an die Wand schrauben
Vormontiertes Schild an die Wand schrauben 3
Durch Vormontage bleibt der rechte Winkel zwischen Mauer & Distanz
Durch Vormontage bleibt der rechte Winkel zwischen Mauer & Distanz 4
Einwandfreie rechtwinkelige Montage
Einwandfreie rechtwinkelige Montage
Montagebilder
1
anufix Abstandhalter bestehen aus Kopfteil, Mittelteil und Distanz.
anufix Abstandhalter bestehen aus Kopfteil, Mittelteil und Distanz. 2
Mittelteil und Distanz werden vor der Wandmontage am Schild verschraubt.
Mittelteil und Distanz werden vor der Wandmontage am Schild verschraubt. 3
Vormontiertes Schild an die Wand halten und Bohrlöcher anzeichnen.
Vormontiertes Schild an die Wand halten und Bohrlöcher anzeichnen. 4
Schild mit Abstandhaltern an der Wand befestigen.
Schild mit Abstandhaltern an der Wand befestigen. 5
Kopfteil mit Linksgewinde (Vandalismusschutz) einschrauben.
Kopfteil mit Linksgewinde (Vandalismusschutz) einschrauben. 6
Die elegante Optik der anufix Distanzhalter unterstreicht das Design des Schildes.
Die elegante Optik der anufix Distanzhalter unterstreicht das Design des Schildes.
